专业课《液压与气压传动》知识点+重点笔记+试题及答案

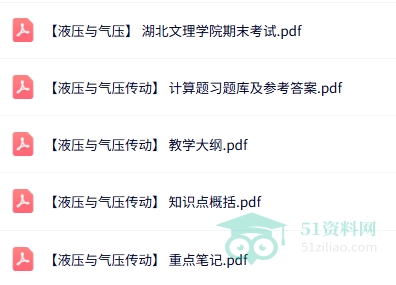

资料目录（截图原因可能偏模糊，实际都是高清版） 这门课是机械类的“拦路虎”，但别被那些复杂的公式吓住，学长学姐的血泪经验就四个字：“死磕原理，拒绝题海”。 首先，基础理论是“定海神针”。别一上来就背泵的结构，必须先搞懂流体力学的“三大定律”：帕斯卡原理（静压传递）、连续性方程（质量守恒）、伯努利方程（能量守恒）。考试里很多判断题和简答题，比如“为什么液压缸运动速度取决于流量而不是压力？”、“什么是空穴现象？”，答案全在这里。特别是压力损失（沿程损失+局部损失）和液压冲击，这是必考的“送命题”，一定要理解透彻，知道怎么通过减小流速、加装蓄能器来避免。 其次，“四大金刚”要“对号入座”。把泵、阀、缸、马达这四个核心元件的原理和符号刻在脑子里。

• 泵：重点记齿轮泵（结构简单、流量脉动大）、叶片泵（噪声小、变量泵）、柱塞泵（高压、大流量）的区别和应用场景。齿轮泵的“困油现象”必须懂怎么消除（卸荷槽）。
• 阀：这是考试的“半壁江山”。溢流阀（稳压、安全）、减压阀（降低支路压力）、节流阀（调节流量）、换向阀（改变油路方向）的图形符号和工作原理必须一眼认出。特别是三位换向阀的中位机能（O型、H型、M型），考试常考哪个能卸荷、哪个能锁紧。
• 缸和马达：搞清活塞式、柱塞式、摆动式的区别，会算推力（F=P*A）和速度（v=Q/A）就行，计算题就这两个公式翻来覆去用。

再者，液压和气压要“对比着学”。这门课通常液压和气压各占一半。液压动力大、精度高、怕污染；气压反应快、干净、噪音大、精度低。重点记气动三联件（过滤器、减压阀、油雾器）的顺序和作用，还有气缸的速度调节（排气节流比进气节流稳），这些是气动部分的高频考点。 最后，系统回路图是“通关密码”。别只看文字，要多看液压系统原理图。把调压回路、调速回路（节流、容积）、换向回路这几个经典回路看懂，知道每个元件在图里干什么。考试最后一道大题往往是“读图分析”或“故障排除”，比如“系统压力上不去怎么办？”，答案通常就是溢流阀坏了、泵磨损了或者有泄漏。 总结：抓住“压力-流量-方向”这三条线，背死元件符号，搞懂基本回路，计算题就是套公式（推力、速度、功率），千万别在原理理解上偷懒，这门课比机械设计好拿分多了！
